Planowanie układu zasilania w hali produkcyjnej wymaga uwzględnienia pracy ciągłej maszyn i obciążeń rzędu kilkuset kilowatów. Głównym celem pozostaje zapewnienie bezawaryjnego działania linii technologicznych przy jednoczesnym spełnieniu rygorystycznych norm bezpieczeństwa. Modernizacja infrastruktury pozwala ograniczyć ryzyko nagłych przestojów, które generują największe straty w zakładach.
Czym instalacja przemysłowa różni się od domowej?
Przemysłowe układy zasilania obsługują obciążenia rzędu 50-200 kW i pracują w trybie ciągłym, nierzadko w systemie trzyzmianowym. W naszej praktyce przy obsłudze firm z Łodzi widzimy, że hale produkcyjne wymagają zasilania potężnych silników trójfazowych, rozbudowanych linii technologicznych i systemów automatyki. Generuje to wysokie prądy rozruchowe sięgające kilkuset amperów.
Projektując instalacje elektryczne przemysłowe, uwzględniamy etapową rozbudowę. Zapas mocy w rozdzielnicy i modułowe trasy kablowe pozwalają na podłączanie nowych maszyn bez całkowitego wstrzymywania produkcji.
Jak zaplanować podział obwodów w hali?
Wydzielenie niezależnych linii dla maszyn, oświetlenia i zasilania awaryjnego zapobiega wyłączeniu całego zakładu w razie pojedynczej awarii. Główna rozdzielnica dystrybuuje energię do mniejszych rozdzielnic oddziałowych, z których każda zabezpiecza inną strefę produkcyjną.
Kluczowe zasady fizycznego rozdziału energii obejmują:
- Osobne obwody siłowe (400V) dla ciężkiego parku maszynowego.
- Niezależne zasilanie oświetlenia (230V), aby zwarcie na linii produkcyjnej nie powodowało zaciemnienia stanowisk pracy.
- Dedykowane obwody dla systemów IT i automatyki, bezpośrednio stabilizowane zasilaczami UPS.
Oddzielenie tych sekcji gwarantuje, że zadziałanie zabezpieczenia na jednym silniku nie zaburzy funkcjonowania pozostałych urządzeń.
Zabezpieczenia ograniczające skutki awarii
Skuteczną ochronę zapewniają wyłączniki nadprądowe o charakterystyce C lub D oraz wyłączniki różnicowoprądowe (RCD) o prądzie zadziałania 300 mA lub 500 mA. Prawidłowy dobór tych aparatów bezpośrednio warunkuje bezpieczeństwo pożarowe i sprzętowe całego zakładu.
Przemysłowe zabezpieczenia silnikowe reagują na asymetrię faz lub przeciążenia termiczne, odcinając dopływ prądu do uszkodzonego napędu w ułamkach sekund. Obowiązujące normy techniczne wymuszają również tworzenie gęstej sieci połączeń wyrównawczych, co minimalizuje ryzyko porażenia personelu dotykającego metalowych obudów maszyn.
Kto odpowiada za legalny odbiór prac?
Odbiory i kontrole stanu technicznego zatwierdzają osoby posiadające uprawnienia budowlane w odpowiedniej specjalności lub kwalifikacje dozorowe (tzw. D). Sam montaż fizyczny infrastruktury realizują natomiast monterzy legitymujący się ważnymi świadectwami w zakresie eksploatacji (tzw. E).
Przepisy Prawa budowlanego oraz wytyczne organów państwowych jasno określają strukturę kompetencji przy weryfikacji poprawności wykonania instalacji. Prawidłowo przygotowana i podpisana przez uprawnione osoby dokumentacja stanowi jedyny dowód pozwalający na przekazanie nowej hali do bezpiecznego użytku.
Jakie pomiary poprzedzają uruchomienie hali?

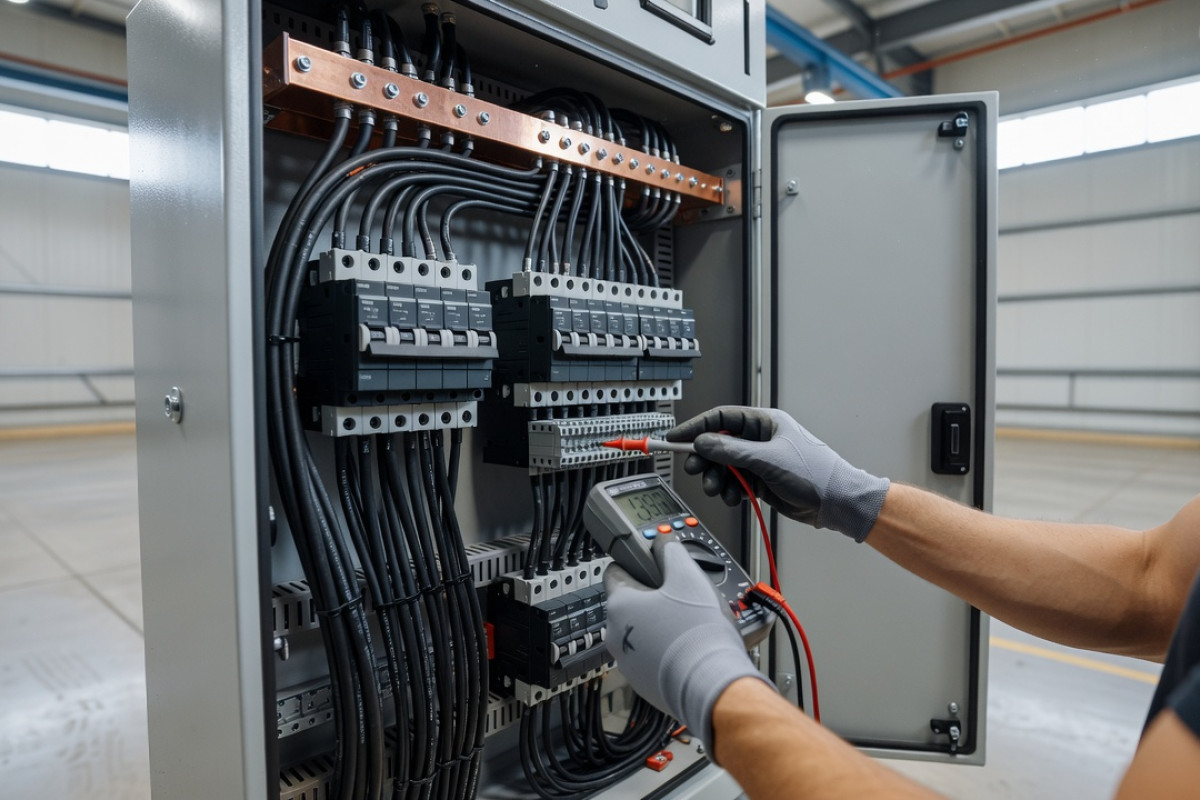

Podstawowy pakiet badań obejmuje pomiar impedancji pętli zwarciowej oraz badanie rezystancji izolacji napięciem 500V lub 1000V. Zgodnie z wytycznymi aktualnej normy PN-HD 60364-6:2016-07, instalator weryfikuje także ciągłość przewodów ochronnych (PE) prądem pomiarowym o wartości minimum 200 mA.
W naszej codziennej praktyce dbamy o to, by protokół zawierał rzeczywiste, rzetelne parametry zmierzone osobno dla każdego gniazda i obwodu siłowego. Precyzyjna diagnostyka przy użyciu mierników pozwala zidentyfikować błędy warstwy izolacyjnej kabli, zanim sieć zostanie poddana pełnemu obciążeniu produkcyjnemu.
Szybkie układanie zewnętrznych tras kablowych
Wykorzystanie własnej minikoparki przyspiesza realizację wykopów pod przewody zasilające o blisko połowę, ucinając problemy z koordynacją sprzętu wynajmowanego z zewnątrz. Przy zasilaniu nowej infrastruktury przemysłowej grube kable ziemne nierzadko układa się na odcinkach kilkuset metrów.
Pracując na własnym zapleczu maszynowym, sprawnie prowadzimy rów o bezpiecznej głębokości 70-80 cm, umieszczamy folię ostrzegawczą i niezwłocznie zasypujemy trasę. Zewnętrzna niezależność sprzętowa chroni inwestora przed przerwami na wczesnym etapie przygotowywania przyłączy elektroenergetycznych.
Jak zarządzać przeglądami okresowymi?
Zasadnicze pomiary kontrolne to wymóg pięcioletni, jednak w środowisku agresywnym lub przy wysokim ryzyku pożarowym przeglądy wykonuje się co roku. Rzetelna dokumentacja techniczna, zaktualizowana natychmiast po odbiorze instalacji, znakomicie ułatwia zakładowym służbom utrzymania ruchu późniejsze rozwiązywanie problemów.
Badania instalacji najlepiej wyznaczać na czas zaplanowanych przerw produkcyjnych, wykorzystując weekendy bądź letnie przestoje technologiczne. Jeśli planujesz rozbudowę parku maszynowego, warto wcześniej skontrolować aktualny zapas mocy w rozdzielnicy i skonsultować techniczne możliwości jej bezpiecznego rozszerzenia.
Instalacje przemysłowe pracują pod dużym obciążeniem i w trybie ciągłym, dlatego wymagają zapasu mocy, podziału obwodów oraz zabezpieczeń ograniczających skutki awarii. Przed uruchomieniem wykonuje się pomiary odbiorcze, a odbiór musi potwierdzić osoba z odpowiednimi uprawnieniami. Utrzymanie ruchu wspiera kompletna dokumentacja i regularne przeglądy.
FAQ
Czym instalacje elektryczne przemysłowe różnią się od domowych?
Instalacje elektryczne przemysłowe obsługują dużo większe obciążenia, pracują często w trybie ciągłym i muszą uwzględniać rozbudowę parku maszynowego. W praktyce oznacza to większe prądy rozruchowe, bardziej rozbudowane zabezpieczenia oraz podział na niezależne strefy zasilania. W domu priorytetem jest prostsza instalacja, a w hali ciągłość pracy i odporność na awarie.
Dlaczego podział obwodów w hali produkcyjnej jest tak ważny?
Podział obwodów pozwala odseparować maszyny, oświetlenie i zasilanie awaryjne, dzięki czemu awaria jednego elementu nie wyłącza całego zakładu. Oddzielne linie ułatwiają też lokalizację usterek i skracają czas przywracania pracy. To jedna z podstaw ograniczania przestojów.
Jakie pomiary wykonuje się przed odbiorem instalacji w hali?
Podstawą są pomiary impedancji pętli zwarciowej, rezystancji izolacji oraz ciągłości przewodów ochronnych. Sprawdza się także parametry każdego obwodu i gniazda, aby wykryć błędy przed obciążeniem instalacji. Wyniki trafiają do protokołu odbiorczego.
Kto powinien wykonać odbiór instalacji przemysłowej?
Odbiór powinny potwierdzać osoby z odpowiednimi kwalifikacjami lub uprawnieniami budowlanymi właściwymi dla danej specjalności. Sam montaż mogą wykonywać monterzy z ważnymi uprawnieniami eksploatacyjnymi, ale formalne zatwierdzenie instalacji wymaga uprawnień dozorowych lub budowlanych. To warunek bezpiecznego przekazania obiektu do użytkowania.
Jak utrzymać instalację przemysłową w ruchu po odbiorze?
Kluczowe są regularne przeglądy, aktualna dokumentacja i planowanie badań w czasie przerw technologicznych. W środowisku agresywnym lub przy podwyższonym ryzyku pożarowym kontrole wykonuje się częściej niż standardowo. Dzięki temu łatwiej wykryć zużycie elementów i uniknąć nieplanowanych przestojów.
